光伏組件檢測儀
更新時間： 2025-11-04

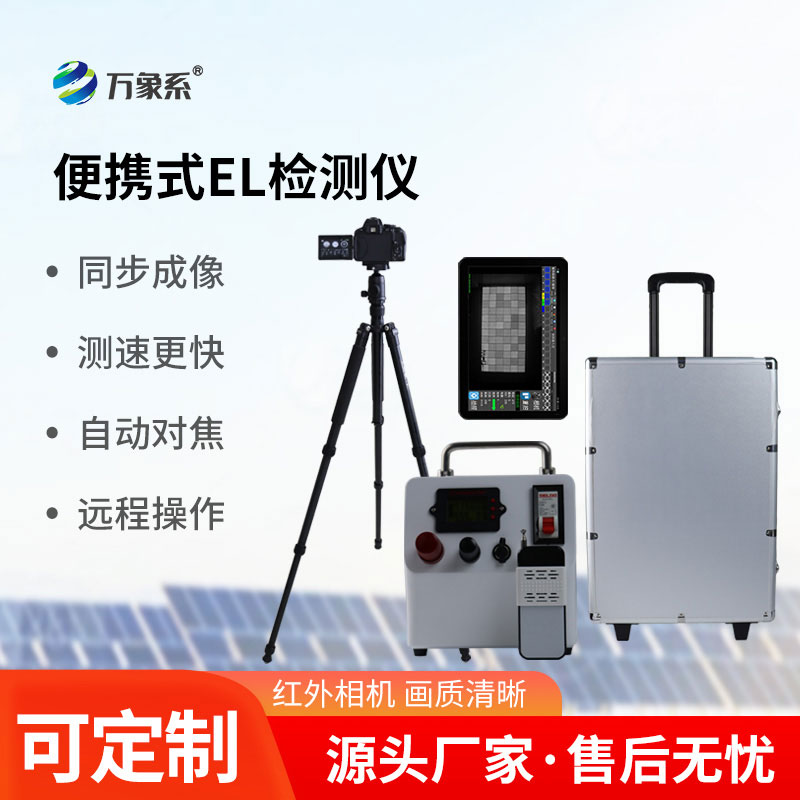

光伏組件檢測儀

產品型號
WX-EL2
產品品牌
萬象系
產品價格
電議 咨詢立享優惠

光伏組件檢測儀又稱el缺陷檢測儀，戶外光伏電站測試儀，光伏組件檢測儀應用于光伏太陽能電池板的內部缺陷檢測， 可檢測組件內部隱裂缺陷，衰減，熱斑等質量問題，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，使EL檢測更安全，快捷，適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

產品詳情

光伏組件檢測儀又稱el缺陷檢測儀，戶外光伏電站測試儀，光伏組件檢測儀應用于光伏太陽能電池板的內部缺陷檢測， 可檢測組件內部隱裂缺陷，衰減，熱斑等質量問題，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，使EL檢測更安全，快捷，適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

光伏組件檢測儀產品簡介：

便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

便攜式EL檢測儀搭載2400萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。

光伏組件檢測儀應用場景：

 適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。

可識別缺陷類型：

隱裂破片碎片斷柵黑心虛焊
工藝污染低效率片黑邊燒結過刻穿孔



光伏組件檢測儀產品特點優勢：

1、2400萬級高清紅外相機、EL畫質更清晰

2、全時自動對焦模塊成像精度更高

3、無線控制設備檢測，快速成像

4、程控恒流電源現場檢測實現24小時不間斷測試

5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像

6、儲能電源現場檢測無需任何準備即可測試

7、2米碳纖維三腳架支架上組件多角度測試更便捷

8、整機無線遠程操作測試，一人即可完成整個項目

9、三防拉桿箱攜帶運輸輕便安全

應用領域：

場景工廠組件、倉庫組件、電站現場組件測試、
測試白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響
對象晶硅組件、薄膜組件（可定制）
數量單塊組件成像檢測


規格參數：

模塊配置規格
相機模塊像素2416萬像素
分辨率6000x4000
芯片23.5x15.6mm、CMOS傳感器
紅外芯片Lailx9s鍺芯片 99.8%紅外折射率
精度1.0mm/pixel
檢測速度1～30s可調
弱電流測試可在5A弱電流呈現清晰隱裂成像
光屏蔽燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響
檢測面積4000mm*2000mm
鏡頭18mm廣角紅外鏡頭
對焦模式全時自動對焦
電池980mah
內存卡32GB
數據線10cm
電源模塊容量10AH
電芯高性能離鋰電池
輸出電流8A
電流精度0.1A
輸出電壓70V
電壓精度0.1V
負載功率100W～600W；上限不高于700W
檢測數量300～500塊光伏板
控制面板LED數顯程控面板
功能設置無線遙控上電斷電
節電模式上電10s后自動斷電
穩態模塊恒定電源輸出電流電壓不受電量大小變化
電路保護短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板
上電線10cm交流三孔輸入線
直流線5m直流輸出線、MC4端口對接組件
電腦平板電腦華為平板 32G
Wi-Fi2.4G內置2.4GWi-Fi無線控制模塊
軟件檢測APP無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等
PC電腦軟件檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件
支架系統檢測支架1.5米鋁合金支架
檢測云臺支架一體式安裝，360度旋轉
定位模塊檢測定位十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率
使用環境沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境
質保售后1年質保、24H響應、72H故障解決方案、備品備件協調



配置清單：

序號名稱規格數量單位
1EL相機2400萬紅外相機，全自動對焦1臺
2EL紅外鏡頭18mm廣角紅外鏡頭；精度0.8mm1臺
3平板電腦華為榮耀 32G1臺
4Wi-Fi傳輸模塊內置2.4G Wi-Fi模塊1套
5數據線/充電器標準1套
6相機電池標準2套
7檢測支架2m碳纖維三腳架1套
9檢測云臺720云臺1臺
10EL-DC移動電源10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電1臺
11上電線5米1根
12檢測定位儀十字鐳射激光定位，快速定位檢測組件位置1套
13設備拉桿箱專用三防儀器拉桿箱；1套
14EL-APP檢測軟件無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看1套
15windows軟件檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件1套
*適用場景光伏電站安裝前測試；支架上組件測試

*其他標準應用設備，市場主流產品。
